激光切割機穩定運行，一次性吐出 500 個尺寸精確的零件。操作員拿起第一件進行折彎，角度完美，質檢迅速簽字放行。但到了總裝工位，問題出現了——法蘭總是多出一毫米，組件怎么也合不上，整批產品被迫停線。你的第一反應，往往是質疑操作員沒有“頂到位”后擋料，或者懷疑設備精度發生了漂移。但當你完整復盤流程時，卻發現一個令人不安的事實：操作員嚴格按工藝操作，設備也完全在精度范圍之內。
事實上，這批價值數千美元的廢品，在激光切割頭第一次落下之前，就已經命中注定。尤其是在使用高精度的 光纖激光切割機 時，前端加工越穩定，后端折彎誤差暴露得越徹底。
問題根植于一個極具迷惑性的直覺陷阱：在鈑金行業里，太多人下意識地認為，折彎件的內圓角半徑是由上模刀尖決定的。
在早期的底切或壓印時代，這個認知在很多情況下是成立的。但在當代鈑金車間最常見的 空氣折彎工藝中，這個假設幾乎是徹頭徹尾的“物理謊言”。空氣折彎的本質是三點受力：板料懸空支撐在下模的兩個肩點上，上模向下施壓，金屬從未真正貼合下模底部。此時，材料只會遵循物理定律自行流動，形成一個由抗拉強度以及下模開口寬度共同決定的“自然內半徑”。
這正是常被忽略、卻無比剛性的物理鐵律：在空氣折彎中，內圓角半徑是下模開口寬度的函數，通常約等于下模寬度的 16%。
如果你在 CAD 軟件里依然按照“內半徑 = 板厚”或“內半徑 = 刀尖半徑”來建模，而車間現場卻選用了更寬的下模，那么結局只有一個——物理現實會毫不留情地擊碎你的數學模型。
舉個直觀的例子：你要折彎 2?mm 的板材，在軟件中設定內半徑為 2?mm。但為了降低噸位，車間選擇了 16?mm 的下模。按照 16% 經驗法則，實際形成的自然內半徑約為 2.56?mm。
半徑一旦改變，后面的一切都會隨之失效。
內圓角半徑的變化，會直接牽動 K 因子——也就是中性層的位置。K 因子一變，折彎扣除值就會發生明顯偏差。這意味著，你最初交給激光切割機的展開尺寸，從根上就是錯誤的。
這種錯誤極具迷惑性。因為折彎機控制的是角度，而不是半徑。操作員完全可以把每一道折彎都壓到完美的 90°，但零件的整體長度卻早已悄然走樣。當你最終發現 500 個零件因為延伸量計算錯誤而全部報廢時，那筆源自錯誤假設的“2000 美元學費”早就付清了。
只需要記住這一條因果鏈：下模寬度決定半徑，半徑決定 K 因子，K 因子決定展開尺寸。 任何試圖繞開這條物理鏈路的“捷徑”，最終都會以廢品的形式攤在你的車間地板上。
很多人以為，鈑金折彎只是簡單地改變幾何形狀，就像折紙一樣直觀無害。但這是一個非常危險的誤解。在微觀尺度上，折彎機 并不是在“折疊”金屬，而是在強行打破并重組金屬原有的晶格結構。
如果你能擁有“X 光視角”，在滑塊下行的瞬間窺見工件內部，你看到的絕不會是溫和的彎曲動作，而是一場關于應力、壓縮與回彈的激烈博弈。真正理解這場博弈，正是你從“會開機器”走向“掌控工藝”的分水嶺。
在平板狀態下，板材內部處于力的平衡，其中性層——既不受拉也不受壓的那一層——精確位于板厚的正中間（50%）。然而，當上模一接觸板材并開始施壓，所有規則立刻被改寫。
在彎曲過程中，金屬同時承受兩種方向完全相反的應力：內側表面遭受強烈的壓縮應力，晶粒被擠得更加密實；外側表面則承受劇烈的拉伸應力，晶粒被拉長。問題在于，大多數金屬的抗壓能力強于抗拉能力。為了滿足整體力平衡（∑Fx = 0），阻力更大的壓縮區會迫使中性層從幾何中心“逃離”，向內半徑方向遷移。
這正是 K 因子 的真實物理含義。它絕不僅是一個方便計算的經驗系數，而是中性層在彎曲后所處的新位置，與板厚之間的比例（t/T）。
這意味著什么？因為中性層是展開計算中唯一長度不發生變化的基準面，它越向內移動，所需的實際展開長度就越短。如果你依然假設中性層位于中間（K=0.5），切割出的板料必然偏長。折彎完成后，看起來單個法蘭長度完全正確，但零件整體尺寸卻超出了公差。多出來的金屬并非憑空生成，而是被你忽視的中性層位移，以“幾何縮水”的方式顯現出來。
金屬并非均質塑料，而是具有明顯 各向異性的晶體結構。在軋制過程中，巨大的軋輥將金屬壓成薄板，同時也把內部晶粒像木材纖維一樣沿軋制方向拉長。這種肉眼不可見的微觀取向，正是許多折彎失效的“幕后黑手”。
當折彎線與晶粒方向 平行（縱向折彎）時，你的操作本質上類似于“劈柴”——施加的力在試圖撕開細長晶粒之間的邊界。對于高強度鋁合金（如 6061?T6）或 4140 鋼材而言，這種受力方式極易在外彎側形成微裂紋，顯著降低疲勞壽命，甚至直接導致斷裂。
相反，當折彎線與晶粒方向 垂直（橫向折彎）時，你是在整體彎曲這些“纖維”，而不是撕裂它們。不僅允許更小的折彎半徑，還能獲得更加穩定、一致的折彎角度。
這里潛伏著一個常見卻致命的生產陷阱：為了提高材料利用率，編程人員在激光切割排版時隨意旋轉零件方向，結果導致同一批次中，有的零件為縱向紋理，有的卻是橫向紋理。即便折彎機參數完全一致，最終得到的卻是兩種不同的折彎角度——這種由材料各向異性引入的“幽靈變量”，往往會把經驗豐富的操作員都拖入反復調機的困局。
金屬的變形從來不是非黑即白。在折彎過程中，板材的截面會形成一種典型的 “三明治式應力結構”。正是理解這一結構，才能真正看清回彈產生的根源。
當你抬起上模、釋放壓力的瞬間，一場內部的“拔河比賽”立刻展開：已經定型的塑性外層想維持彎曲形態，而內部的彈性核則竭力恢復原狀。彈性核釋放儲存的能量，反向拉扯外層金屬，最終使折彎角度輕微張開——這正是回彈的本質。
這一模型完美解釋了為什么高強度鋼的回彈問題尤為棘手。高強度鋼的屈服點極高，這意味著在進入塑性變形之前，它會保留一個比普通鋼材大得多的彈性核。一旦卸載，這個巨大的“內置彈簧”釋放出的反彈力極其強勁。理解這一點，你就會明白：在折彎高強度材料時，僅憑經驗去補償遠遠不夠，必須基于材料的物理特性，主動預留足夠的過折彎量。

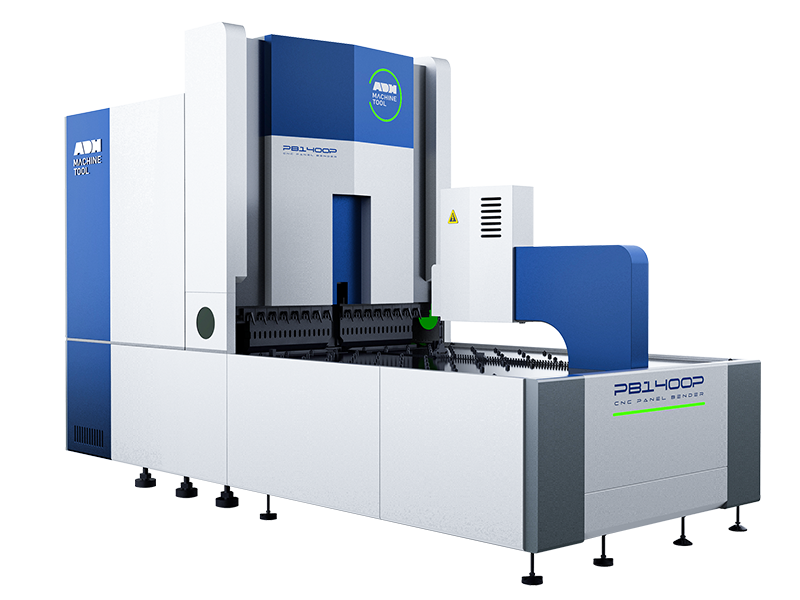

在鈑金折彎的世界里，選錯折彎模式就好比拿錘子去擰螺絲——事情也許能勉強完成，但往往伴隨著破壞性的后果。很多車間在不自覺中混淆了空氣折彎、底死點折彎和壓死邊這三種截然不同的工藝概念。這種混亂直接導致了高昂的模具磨損、設備過載，以及那些“參數明明沒改，角度卻自己變了”的幽靈故障。無論是在傳統數控折彎機，還是逐步普及的 折彎中心 上，這三種成型機制的物理差異都不會因為自動化程度提高而消失。
需要明確的是：這不僅是操作習慣的差異，而是對物理成型機制的根本選擇。
| 折彎類型 | 工藝特征 | 優勢 | 局限與風險 | 典型應用場景 |
|---|---|---|---|---|
| 空氣折彎（空彎 / Air Bending） | 板材僅與上模刀尖及下模肩點三點接觸；板底懸空；內半徑由下模V口寬度自然生成；角度通過下壓深度控制。 | 靈活性高；同一模具可實現多種角度；噸位需求最低（約為基準1×）。 | 對設備重復精度和回彈控制要求高；材料波動會導致角度漂移；對CNC控制系統依賴大。 | 現代精密鈑金加工的主流工藝；適合多品種、小批量、高精度生產。 |
| 壓底彎（底死點彎 / Bottoming） | 板材被壓至與下模斜面全面接觸；形成面接觸；角度由模具幾何形狀決定。 | 一致性好；可降低對設備精度要求；適合大批量生產。 | 靈活性差；每角度需專用模具；模具角度需略小于目標角（如88°模具折90°件）；噸位需求約為空彎的3–5×。 | 高產量、低混合度生產；老舊設備或Y軸控制精度有限的情況。 |
| 壓印彎（壓死邊 / Coining） | 極高壓力將板材壓入模底；金屬晶格被破壞并流動成形；局部變薄。 | 在早期機械機型上可物理消除回彈；能獲得極高成形精度（適用于微小件）。 | 噸位需求極高（空彎的10–30×）；模具與設備易損；不適合現代常規折彎機。 | 特殊微小零件（如電子觸點、硬幣）；一般加工場合不推薦使用。 |
這是現代精密鈑金加工的通用語言。只要你走進一家裝備了現代數控折彎機的工廠，就會發現其中約 90% 的折彎工序采用的都是空氣折彎。
它的核心特征只有兩個字：“懸浮”。在折彎過程中，板材始終只接觸三個點——上模的刀尖，以及下模的兩個肩點。板材底部從始至終都不會接觸下模 V 型槽的槽底。
這種力學狀態帶來了一個至關重要的結論：內半徑（Ir）是“浮動”的。最終形成的內圓角，并不是由上模刀尖半徑強制決定，而是由下模開口寬度自然生成的（通常約為 V 寬的 16%）。這意味著，你無法“指定”一個內半徑，只能通過選擇合適的 V 口尺寸去誘導它出現。
優勢與代價：空氣折彎賦予了極高的工藝靈活性。同一套 88° 模具，僅通過控制滑塊下壓深度（Y 軸），就能折出 90° 到 135° 之間幾乎任意的角度。同時，它的噸位需求最低，通常被作為折彎力計算的基準（1×）。
但這種靈活性是有代價的。由于板材處于懸空狀態，最終角度完全依賴于設備的重復定位精度，以及對回彈的控制能力。一旦材料的抗拉強度在不同批次間出現波動，回彈量就會隨之變化，角度自然跑偏。這要求設備必須具備先進的 CNC 控制系統，能夠實時計算并補償這些變量。
“Coining”一詞源自鑄幣工藝，其核心并非彎曲，而是金屬流動。
在壓印彎過程中，上模以極端的壓力將板材徹底壓入下模槽底，壓力之大足以破壞金屬原有的晶格結構，使折彎區域明顯變薄，并迫使金屬“流動”進模具的細微間隙中。這是一種近乎粗暴的成型方式，其噸位需求通常是空氣折彎的 10 到 30 倍。
為什么說這是一個迷思？
很多老操作員堅信“只有壓死邊才能保證精度”。在 30 年前，當機械式折彎機無法精確控制滑塊深度時，這確實成立——人們只能依靠物理限位來硬性消除回彈。但在現代液壓或伺服折彎機上，壓印彎幾乎等同于加速報廢模具。
除非你正在制造極其微小的精密零件（例如電子觸點或硬幣），否則不要在常規折彎機上嘗試真正的 Coining。這種工藝所需的噸位極易超過模具的額定負載，輕則模具崩裂，重則造成機器大梁的永久變形。在現代加工環境中，用壓印彎來“解決精度問題”，往往意味著設備維護不到位，或對工藝物理本質缺乏理解。
底死點折彎常常被誤認為是壓印彎，或者被錯誤地當作空氣折彎的一種變形。實際上，它恰好處于兩者之間。
在 Bottoming 模式下，板材會被壓至與下模 V 型斜面充分接觸，但并不會在極端壓力下被壓薄。此時不再是簡單的三點接觸，而是形成了穩定的“面接觸”。
適用場景與局限：Bottoming 是高產量、低混合生產的救命稻草。當你需要折彎 5,000 個完全一致的支架，而設備又相對老舊、Y 軸精度不足時，Bottoming 往往是最佳選擇——因為最終角度由模具的物理形狀決定，而非機器的定位精度。
然而，它有一個極其嚴格的前提：模具角度必須與目標角度完美匹配，并且略微“超前”。你不能用 90° 的模具去 Bottoming 一個 90° 的角，因為金屬必然回彈。正確做法是使用 88° 或 85° 的模具，將板材壓到底部進行強制校正。
這種模式犧牲了靈活性——每一個不同的角度和半徑，都意味著一套專用模具。同時，它的噸位需求是空氣折彎的 3 到 5 倍。如果你試圖用空氣折彎的模具參數去執行 Bottoming（例如在小 V 口內強行壓到底），本質上是在制造一場昂貴的事故。
即時見效：手電筒測試
不確定你現在采用的究竟是空氣折彎，還是底死點折彎？別只盯著控制面板，相信物理事實。
成功標志：一旦確認了實際的折彎模式，立即核對你的噸位設定。如果是空氣折彎（存在縫隙），噸位表讀數理應很低；如果讀數已經逼近機器極限卻仍然有縫隙，那就明確無誤地說明——你的模具選型出了大問題，V 口過小。
除了操作員對折彎半徑的錯誤假設之外，還有一個更加隱蔽、卻在無聲中吞噬車間利潤的元兇——對機器噸位的根本性誤解。
很多人看到機器銘牌上標著“200 噸”，便天真地以為這臺折彎機在任何情況下都能安全輸出 200 噸壓力。這種認知不僅錯誤，而且代價高昂。折彎機并不是一塊絕對剛性的鋼鐵，在巨大液壓作用下，它更像是一張被拉開的弓。理解這一物理本質，才是避免機器報廢的關鍵。
當機器負載逼近極限時，即便肉眼無法察覺，物理定律依然在悄然生效——機架已經開始發生變形。
在高負荷狀態下，上滑塊會因受力而向上彎曲，下底座則向下撓曲。這種上下“分離”的現象被稱為“下沉”效應。它直接導致一個經典的折彎缺陷——“獨木舟效應”：零件兩端的折彎角度精準無誤，而中間區域卻因模具間隙被機架變形拉大，角度變成 92°，甚至更加鈍。
真正的危險，來自操作員的本能反應。
當發現中間角度不足時，未經系統培訓的操作員往往會選擇“加深”滑塊行程（Y 軸數據），試圖強行壓到底。這實際上是在逼迫機架去對抗自身的彈性變形。任何金屬都有彈性極限，一旦越過臨界點，彈性變形就會轉化為塑性變形。結果只有一個：機器不再回彈，而是永久下沉。從那一刻起，這臺設備在中間位置折出的角度將永遠大于兩端，再先進的補償系統，也無法修復已經受損的物理結構。
這是絕大多數折彎機結構性損壞的根本原因，也是“銘牌噸位”這一概念中最大的陷阱。
想象一座標稱承載 100 噸的橋梁。這并不意味著你可以把一輛 100 噸的坦克停在橋中央，而是指整座橋在均勻受載條件下的總體承載能力。折彎機的工作原理，完全同理。
集中載荷限制通常僅為機器總噸位的 60%–70%。
這種操作會直接導致滑塊永久壓痕。滑塊與模具接觸的受力點會發生不可逆的微觀塌陷，使該區域的模具裝夾面永遠無法保持水平。針對短零件和厚板折彎，必須使用以下經驗公式進行校核：
中心最大允許載荷 ≈ (機器總噸位 / 側板間距) × 0.6
如果必須折彎短而厚的零件，請務必將工件布置在機器兩端進行加工，或直接選用更大噸位的設備。切記：不要在機器中心挑戰物理極限。
許多車間管理者常說：“我買的是 100 噸的機器，就應該用到 100 噸，才算物盡其用。”這種追求“滿負荷運行”的思維，在工程實踐中極其危險。
液壓系統的額定壓力，通常正是安全閥即將開啟的臨界值。長期在 95%–100% 負荷下運行，不僅會導致油溫快速升高、密封件壽命銳減，更致命的是——你徹底失去了應對材料波動的緩沖空間。
折彎所需噸位與板材厚度呈平方關系（F ∝ t^2），這意味著：
如果你原本已經在 90% 負荷下運行，這點看似微不足道的厚度波動，就會讓實際需求瞬間突破 110%，直接觸發過載報警，甚至造成滑塊卡死。
因此，80% 規則不是為了偷懶，而是為了長期生存。將工藝控制在機器能力的 80% 以內，不僅能保護液壓系統，也為材料強度波動和厚度公差預留了必要的安全余量。在折彎領域，預留余量，往往就是在預留利潤。
絕大多數折彎模具教程都犯了一個根本性錯誤：直接丟給你一張龐大的“噸位—模具對照表”，卻完全不解釋其背后的物理邏輯。這種死記硬背式的方法，一旦遇到非標準材料，操作員立刻束手無策。
折彎從來不是一道填空題，而是一場物理博弈。每一次模具選擇，本質上都是在所需噸位與成型質量之間尋找平衡。如果說上一節我們理解了折彎機的“骨架”，那么這一節討論的，就是如何通過模具選擇來調控它的“肌肉”。
在空氣折彎中，“8 倍法則”是最基礎的參考：下模開口寬度（V）應約等于材料厚度（t）的 8 倍。
這一數值并非拍腦袋得出，而是力學意義上的“甜蜜點”。當 V = 8t 時，板材在下模肩部的支撐點與中心受力點形成了理想的杠桿比例，使所需噸位保持在合理區間，同時又能獲得穩定可靠的折彎角度。
但把“8 倍”當作不可逾越的鐵律，本身就是危險的。真正的專家，知道在什么情況下必須打破它：
請牢記這一權衡關系：模具開口越寬，所需噸位越低，但回彈越大；開口越窄，內半徑越小，但設備與模具承受的負荷也越高。
許多操作員都有一個危險的誤解：認為沖頭越尖，折出的角度就越銳利、越“好看”。事實上，這種想法往往是問題的根源。
從物理角度看，當沖頭尖端半徑過小時，它已不再是折彎工具，而更像一把“鑿子”。一旦沖頭刺入材料表面的深度超過材料所能承受的極限，就會切斷內側晶粒結構，在折彎線處形成深溝。
為避免上述問題，請牢記 63% 規則：沖頭尖端半徑不得小于材料厚度的 63%。
一旦違反這一規則，后果往往是連鎖且不可逆的：
這是空氣折彎中最反直覺、卻也最有價值的認知之一：上模沖頭的尖端半徑，通常并不決定零件最終的內圓角半徑。
真正的“主導者”是誰？答案是：下模開口寬度（V）。
在空氣折彎過程中，板材跨越在 V 形下模之上，沖頭僅僅提供施力。材料會沿阻力最小的路徑自然成形。對于軟鋼，自然形成的內半徑（Ir）通常約為 V 形開口寬度的六分之一（Ir ≈ V/6）。
這意味著：即便你使用的是 R1.0?mm 的尖沖頭，只要配合 V16?mm 的下模，最終得到的內半徑仍約為 2.6?mm（16/6），而非 1.0?mm。此時，沖頭尖端與板材內側并未完全貼合，中間實際上存在一層微小的空氣隙。
唯一的例外出現在使用“大圓弧”沖頭時：當沖頭半徑大于自然半徑（例如 R5.0?mm 沖頭配合 V16?mm 下模），板材會被迫貼合沖頭表面。這種做法多用于防止高強度鋼開裂，可視為“貼模折彎”的一種變體。
價值 2,000 美元的經驗：如果你覺得折彎出來的內圓角太小，不要徒勞地更換更圓的沖頭；直接更換一個更寬的下模。在空氣折彎中，真正決定幾何形狀的變量，始終是下模。
鈑金展開計算更像一場賭博——你押注 K 因子是 0.33 還是 0.44，但金屬往往“自有主張”。當成千上萬張激光切割好的板料送到折彎工位，只要尺寸偏差 0.5?mm，這就不再是廢料問題，而是整條生產線的災難。
上一章中，我們講解了空氣折彎如何通過控制滑塊深度來獲得角度。現在，需要直面一個更隱蔽卻更致命的問題：金屬在彎曲過程中，究竟發生了什么變化？ 理解它，是從“靠運氣折彎”邁向“靠數據折彎”的關鍵一步。
多數工程師的流程都很熟悉：打開 SolidWorks 或其他 CAD 軟件，建模，然后點擊“展開”。軟件會自動給出一個默認 K 因子（常見為 0.5 或 0.273），而這個數值往往被直接采用。
問題，正是從這里開始的。
K 因子并非像密度或熔點那樣的材料常數，而是一個工藝變量。 很多人誤以為它只由材料類型決定（例如鋁=0.4、鋼=0.45）。現實卻更殘酷：K 因子描述的是中性層的位置，而該位置高度依賴于內半徑與板厚之比（R/T）。
在空氣折彎中，自然半徑 R 由下模開口 V 決定。如果你在 CAD 中設定 K=0.4，但車間為了降低壓力改用了更寬的 V 模具，實際半徑隨之增大，R/T 發生變化，真實的 K 因子也必然隨之改變。
盲目依賴軟件默認值的代價，就是展開圖與實際工藝徹底脫節。只要模具變了，展開尺寸一定會錯。
要理解誤差從何而來，我們必須“鉆進”金屬內部。
想象你在跑道上轉彎：內圈更短，外圈更長。金屬折彎亦是如此——內側材料受到壓縮，試圖縮短；外側材料受到拉伸，被迫延長。在兩者之間，存在一層長度前后不變的區域，這就是中性層。
K 因子正是這張“定位圖”，用來描述中性層的位置：K = t / T。其中 (t) 為中性層到內表面的距離，(T) 為材料總厚度。
K 值越小，說明中性層越靠近內側，由此計算得到的展開長度也就越短。
一個極易混淆的概念：折彎允許（Bend Allowance, BA）與 折彎扣除（Bend Deduction, BD）。雖然在數學上 K 因子和 BA 是核心，但在車間現場，BD 才是真正的語言。BD 描述的是“兩個外尺寸之和”與“實際展開長度”之間的差值。操作員不關心圓弧有多長，他們只關心：為什么切了 100?mm 的料，折完后兩個邊加起來是 103?mm？那多出來的 3?mm，就是必須扣除的量。
既然 K 因子會受到材料批次差異、模具磨損程度，甚至板材晶粒方向的影響，那么任何查表得出的 K 因子，本質上都只能算是一個“理論假設值”，而非可靠答案。
停止猜測，開始測量。
要獲得真正適用于你當前生產環境的精準數據，最高效的方法就是“10 分鐘測試法”。它的核心價值，在于把書本上的理論公式，牢牢錨定到你車間里的現實條件中——特定的設備、特定的模具，以及當下這批鋼材。
舉個例子：你切割了一塊 100mm 的板料，折彎后測得兩側尺寸均為 51.5mm。[ BD = (51.5 + 51.5) - 100 = 3.0mm ]
至此，你已經得到一個真實、客觀、無可爭辯的折彎扣除值：3.0mm。將這個數值（或由此反推出的 K 因子）錄入你的 CAD 鈑金規則庫中。
從這一刻開始，只要使用同一套模具折彎同一類材料，你的展開尺寸就能穩定控制在 0.1mm 以內。付出的只是 10 分鐘測試，節省下來的卻是數小時的修銼、補焊以及處理廢料的時間。
既然我們已經掌握了如何計算出精確的展開長度，下一個挑戰也隨之而來：當你把這張“計算正確”的板材送上折彎機時，如何確保它在折彎過程中不發生位置偏移？下一節，我們將進入后擋料系統的定位藝術。
大多數關于折彎缺陷的資料，都犯了一個根本性的錯誤：它們把廢品簡單歸結為“操作失誤”或“運氣不好”。這種解釋掩蓋了一個更重要的事實——折彎機雖然不會說話，但它制造出的每一件不良品，其實都在大聲“示警”。
如果我們把折彎機當成一個絕對剛性的理想體，那么任何偏差都會顯得莫名其妙。但如果把它視為一個在數百噸壓力下會形變、會升溫、會“呼吸”的動態系統，那么每一個角度異常、每一道劃痕，都會變成機器狀態、模具磨損與熱力學效應的直接物證。
在上一章，我們討論的是如何設定“理論上完美”的參數；而在這一章，我們將直面現實物理世界的反撲。學會解讀這些“痕跡”，你就不再是盲目試錯，而是真正在與機器對話。
當你折彎一根 3 米長的工件時，最令人沮喪的情況莫過于：兩端測量都是完美的 90°，而正中間卻變成了 92°——角度偏大，明顯欠折彎。
這并非板材不均勻，而是典型的獨木舟效應。在折彎力作用下，上滑塊會向上拱起，下底座則向下彎曲。這種肉眼幾乎無法察覺的彈性變形，在精密折彎中卻足以致命。
在空氣折彎中，最終角度完全由模具的穿透深度決定。由于機器中部發生變形，那里的實際穿透深度比兩端更淺。記住這條經驗法則：僅僅 0.1mm 的深度差，就可能引發 1° 到 2° 的角度偏差。機器實際上是在告訴你：“我的大梁彎了，中間壓不下去。”
對此，唯一真正有效的解藥，是撓度補償。
車間里最詭異的現象之一，就是所謂的“時間漂移”：早上調機后首件檢測完全合格，但連續生產 4 小時后，到了下午，你卻發現角度悄然變大（欠折彎），或尺寸出現微米級的系統性偏移。
此時，機器其實在對你說：“我發燒了。”
折彎機是液壓系統與鋼結構的結合體，而這兩者都對溫度極其敏感。
如果廢品總是集中出現在下午，請不要急著責怪操作員。真正的解決方案是建立標準化的暖機程序：早班不要直接投產，先運行約 15 分鐘的暖機循環，讓系統進入熱平衡狀態。若精度要求極高，閉環控制系統（如激光測角）才是終極答案，它能實時監測并補償這種熱漂移。
當你在折彎線附近發現明顯劃痕，或在加工鍍鋅板、鋁板時看到不規則凹坑，這已經不僅是外觀問題了，而是模具正在發生冷焊的典型信號。
在極高的接觸壓力下，板材表面的軟金屬（如鋅層或鋁）會與模具鋼發生微觀層面的壓力熔接，剝落下來的金屬瘤（Pick-up）會牢牢附著在下模的 V 口肩部。
此時，模具肩部不再是光滑的硬化鋼，而更像一塊粗糙的砂紙。它不僅會持續劃傷后續零件，更危險的是，這些堆積物會改變 V 口的有效寬度和摩擦系數，讓折彎角度出現不可預測的波動。
機器等于在警告你：“模具臟了，它正在‘吃掉’你的零件。”
當你真正讀懂這些信號，就完成了從“操作機器”到“駕馭工藝”的轉變。既然機器層面的物理問題已經厘清，下一章我們將聚焦那個最不可控的變量——板材本身，以及它復雜多變的回彈特性。
經驗老到的操作員與新手之間，真正的分水嶺不在于動作是否迅捷，也不在于參數記得是否滾瓜爛熟，而在于踏下“第一腳”之前那份篤定與從容。
新人往往帶著幾分賭徒心理踩下踏板，暗暗祈禱折彎機不要傳來刺耳的斷裂聲；而專家更像執行起飛前檢查的飛行員，在動作發生之前，結果早已在腦中預演完畢。這種自信絕非盲目，它源自一套牢不可破的物理判斷與邏輯驗證體系。
當你站在機器前，即將把下一張昂貴的板材送上設備，請按以下流程逐一確認。
在按下啟動鍵之前，給自己 30 秒審視屏幕。不要只盯著單個數字，而要理解整體邏輯。數控系統是你的副駕駛，但它并非永遠正確。
第一步：檢查噸位預警
關注屏幕上的 Calculated Force（計算噸位）。這個數值是否超過所選模具的額定耐壓？如果下模標注為 50 噸/米，而程序卻顯示需要 80 噸/米，立刻停機。這不僅是在保護工件，更是在保護你的視力和身體，避免因模具崩裂而受傷。
第二步：進行碰撞模擬
不要只看第一道折彎，重點關注最后一步。當工件已經被折成復雜形態并在空中翻轉、抬升時，它是否會撞到上模夾緊塊或后擋料橫梁？如果模擬畫面中工件穿過了機器結構，請相信模擬——現實中一定會發生。不要心存僥幸，把它當成顯示誤差。
屏幕里的數據屬于理想世界，而你面對的是不可回避的物理現實。永遠不要假定昨天收工時的機器狀態，與今天完全一致。
用手去量，而不是用眼去看。
數控屏幕顯示 X=100.00，并不意味著物理距離一定是 100.00 mm。皮帶松動、絲桿間隙，甚至夜班一次并不起眼的輕微碰撞，都可能造成實際偏移。請拿起卡尺，或使用已知寬度的塊規，親自測量后擋料手指到下模中心的距離。一旦你親手確認了 X 軸的真實精度，對尺寸跑偏的恐懼至少會消失一半。
模具對中是精度的根基。
讓滑塊緩慢下行，使上模刀尖輕輕進入下模 V 口（不放板材），觀察左右間隙是否一致。模具偏心不僅會造成兩側角度不一，在重載折彎時，不均勻的受力甚至可能瞬間導致模具斷裂。
真正的自信，源于對“可控失敗”的理解。在打樣第一件產品時，你應堅持這樣的策略：即便出錯，也必須是能被挽回的錯誤。
學會“淺嘗輒止”。
如果目標角度是 90°，第一刀絕不要直接壓到 90°。在程序中調整 Y 軸，讓折彎角度偏大一些（比如先到 100°，或將 Y 值抬高 2 mm）。這正是折彎操作中最重要的一條鐵律：欠折可以再壓，過折無可挽回。 第一刀停在 95°，意味著調試剛剛開始；而直接折到 88°，往往就宣判了工件的死刑。
最后的口令。
此刻，板材已經貼緊后擋料，你的腳懸在踏板之上。在真正施壓之前，讓這四個問題在腦海中迅速閃過：
如果這四個問題的答案全部是 YES，那就放心而堅定地踩下踏板。
此刻，金屬受力變形發出的低沉聲響，不再是令人提心吊膽的賭博結果，而是你作為“飛行員”平穩起飛時的引擎轟鳴。這已不關乎運氣，而是工程的必然。
